詳細情報 |
|||
| 適用する: | 一般的な | ポートサイズ: | 半インチ |
|---|---|---|---|
| 材料: | 青銅 | パワー: | 液体 |
| メディア の 温度: | 高温 中温 5~95C | 圧力: | 中気圧 |
| 構造: | ボール,オン/オフ | メディア: | 水、水 |
| 製品名: | モーターを備えられた球弁 | タイプ: | HVACシステムのバルブ |
| 電力消費量: | 220V,24V電源 | バルブボディ材料: | 青銅 |
| 色: | 青い | バルブ閉じる時間: | <9S |
| sise: | DN20,DN25,DN32,DN40,DN50 | 港: | シアメン,中国 (大陸) |
製品の説明

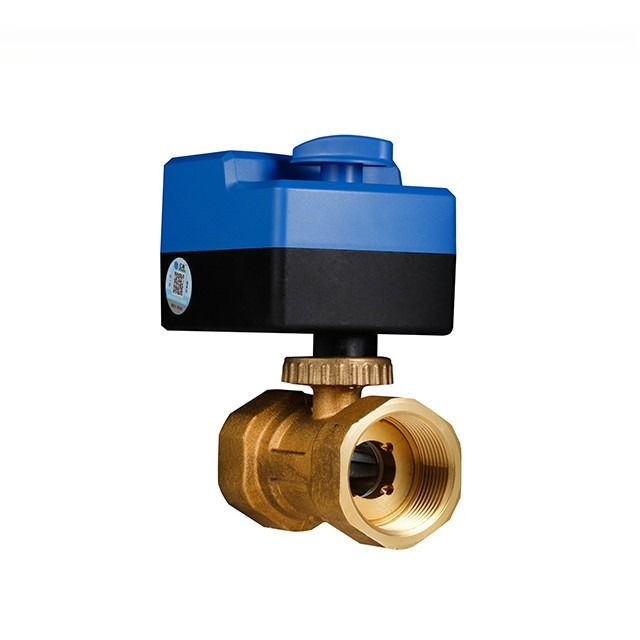

QBシリーズ モーター付きボールバルブ

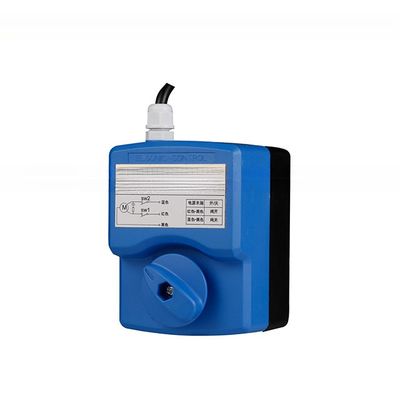

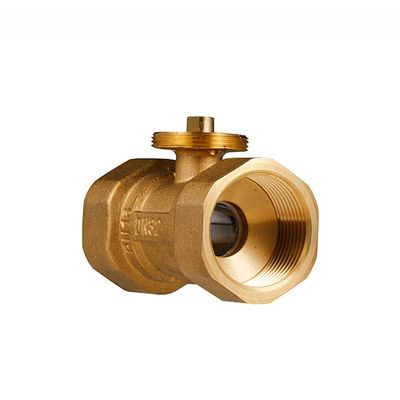

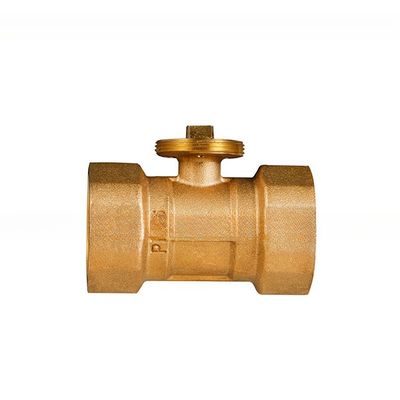

QBシリーズモーターボールバルブは,アクチュエータとバルブボディで構成され,HVAC水システム制御に使用されます.そしてアクチュエータは,同期モーターをドライバーとして採用し,安定して動作します.バルブが開くか閉じるときに電源をオフにするバルブボディは青銅で鍛造され 機動球弁はエアコンに適しています
注記:通常,弁は通常開いている位置に設置されます.
電源: | AC220V ±10% AC24V±10%50/60Hz |
| 電力消費量: | 2VA (バルブが閉じたり開いたときのみ) |
| エンジン型: | シンクロンモーター/逆転式 |
| 実行時間: | 60s/100s |
| 出力トルク: | 4N.M ((QB02A) 8N.M ((QB03A) |
| 鉛の長さ: | 700 |
| 定数圧力: | 1.6Mpa |
| 中間温度: | 2~90°C |
| 作業介質: | 冷却/熱水または50%EG |
接続方法: | パイプスレッドG |
尺寸とモデル番号
電動図
部分的な見方
簡単な例外処理:
コード | 異例の取り扱い | 理由 | 処理 |
01 | バルブを開け バルブを閉める 位置が逆です | 配線が間違ってる | オープン・バルブと閉めバルブの配線を交換する. |
02 | アクチュエータが動かない | 配線が間違っているか 回路が燃えているか 動作装置に水が入っているか モーターが損傷している | 電源と回路とサーモスタットをチェック |
アクチュエータを入れ替える | |||
03 | スレッド接続が破裂した. | 接続線が合わないか 装置が不規則か 力が大きすぎる | バルブボディを入れ替える |
04 | バルブが完全に開かないか閉めないか | パイプが詰まったり 水質が悪いとか | パイプの残骸を掃除するか,前フィルターを設置してください. |
設置に関する通知
1. 動作装置は水平線に設置する必要があります.
2. 設置中にアクチュエータに余り強い力をかけないでください.
3. バルブを接続するスレッドは国際標準のパイプスレッドである (パイプスレッドG). バルブを接続するには,角糸を使用しないでください.
4. 設置前にバルブとパイプをきれいにしてください.
5バルブとパイプは水平または垂直に設置できますが,逆向きに設置しないでください.
6. 管とバルブを暖かく保つように,しかし,隔熱層の内部にアクチュエータを保持しないでください
