製品の説明

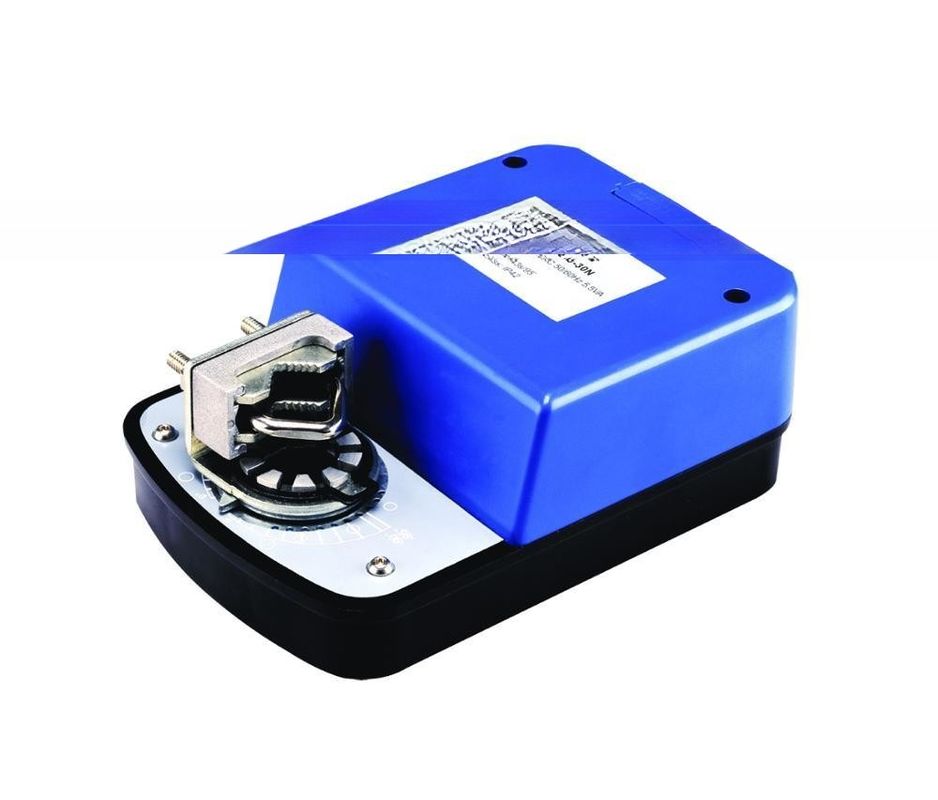

ダンパーモーター/ダンパーアクチュエータ
一般的な
ERD10/12 シリーズ モジュレーションダッパーアクチュエーターは,HVAC システムにおけるダッパーシステム,エンジェルトラベラおよびモーターボールのバルブを制御するために広く使用されています.
制御信号:DC 010VDC2~10V,420mAフィードバック信号
異なるトルク: 4Nm6Nm8Nm10Nm15Nm20Nm25Nm30Nm
仕様
モデル | ERD10/12 | |
トーク | ≥2Nm | |
操作時間 (50Hz,90°) | ≈108s | |
電力供給 | 24Vac±10; 4VA | |
制御信号 | 0-10Vdc; 2-10Vdc; 0-20mA DC または 4-20mA DC | |
ケーブル | 0.5~1.5mm2 | |
回転角度 | 90o ≤メカニカル制限 ≤ 95o | |
騒音レベル | 最大45dB (A) | |
位置表示 | 0~10Vdc位置フィードバック信号出力 | |
IPクラス | IP 54 | |
周囲の時間 | -5 ~ +50 | |
保存時間 | -30 ~ +70 | |
役に立つ生活 | >60000サイクル | |
簡単にインストール:
*
アクチュエータをダムパーシャフトに固定する. | 特殊アクチュエータの様々な固定サポート (設置サポートの標準構成の写真を参照してください) は,顧客の要求に応じて供給されます.動作装置の回転角を調整できる作業範囲とフィードバック信号のマッチングは自動的に完了します. |
適切な機能のチェック:
| ダンパー操作の機能の試験も便利です. 動作装置の手動ボタンを押すことで,動作装置はギアリングから脱出します.ユーザは,手動ボタンを押さえて手動でダムパーを操作することができます.電源なしでの操作は禁止されています. |
良い信頼性のある性能
| オーバーロード保護の機能で,アクチュエータは二重回転ヒステリス同期モーターを採用します. 制限スイッチで不要です.端まで実行するときにアクチュエーターを握りによってアクチュエーターを停止します動作装置は,精度調整可能な機械的な制限位置,回路のタイミング保護機能,デッドロック状態保護機能を有する.
|
拡張性 | 各種制御信号とフィードバック信号は受け入れられ,コードダイヤルのプログラムテーブルで詳細な要件に従ってプログラムすることができます. |
